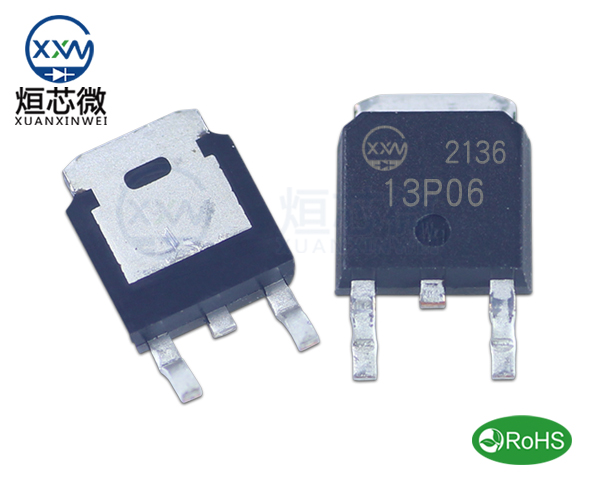

13P06場效應管,13P06參數13A 60V TO-252,13P06中文資料
13P06場效應管參數,13P06規格書,13P06引腳圖,13P06中文資料pdf代替
13P06場效應管參數,13P06規格書,13P06引腳圖,13P06中文資料pdf代替
13P06 TO-252封裝參數：點擊查看
13P06場效應管參數具體如下：
封裝類型：TO-252
極性：PNP
極性：PNP
漏極電流：-13.5A
功率耗散：31.3W
反向傳輸電容Crss：50pF
柵極源極擊穿電壓：±20V
擊穿電壓：-60V
存儲溫度：-55℃~+150℃
引腳數：3Pin
導通電阻ID=-3A,VGS=-10V：Typ 80mΩ Max 90mΩ
導通電阻ID=-2A,VGS=-4.5V：Typ 100mΩ Max 115mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
13P06場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，13P06廣泛應用于以下領域：
電源管理：13P06可用于開關電源的開關控制部分，提高電源轉換效率。
信號放大：在信號放大電路中，13P06通過其高性能和可調控的電流特性，實現對信號的精準放大。
電機驅動：適用于低電壓、低電流的小型伺服電機控制或功率MOSFET門驅動器。
邏輯電路：13P06可用于實現數字邏輯功能，如與、或、非等邏輯門。
負載驅動：13P06可用于驅動小功率負載，如繼電器、LED等。
三、TO-252封裝特點
13P06采用TO-252封裝，這是一種表面貼裝技術（SMT）封裝，具有以下特點：
封裝結構：TO-252封裝屬于表面貼裝技術（SMT）封裝之一，也被稱為D-Pak封裝。TO-252具有更小的封裝尺寸和高功率密度，能夠有效節省電路板空間，適合于大規模集成電路的應用。
優異的導電性能：低壓MOS管TO-252最顯著的特點之一是其出色的導電性能。其低導通電阻（Rds(on)）確保了在低電壓下的高效率運行，從而減少了能量的損耗。這使得它在電源管理和負載開關應用中非常受歡迎。
高散熱性能：MOSFET在高負載運行時容易產生大量熱量，TO-252封裝設計了更大的接地面積，更有利于散熱管理。通過金屬背面的散熱，提高了MOS管在高功率應用中的可靠性和穩定性。
耐壓與耐流特性：低壓MOS管TO-252通常具有較高的耐壓和耐流特性，這是它能夠在嚴酷的工業環境中長期穩定運行的基礎。
13P06場效應管 TO-252封裝尺寸：
