AO8814場效應管,AO8814芯片參數,AO8814中文資料引腳圖
AO8814場效應管參數,AO8814芯片電流,AO8814引腳圖,AO8814中文資料PDF
AO8814場效應管參數,AO8814芯片電流,AO8814引腳圖,AO8814中文資料PDF
AO8814 TSSOP8封裝參數：點擊查看
AO8814場效應管參數具體如下：
封裝類型：TSSOP8
極性：雙N溝道
極性：雙N溝道
漏極電流：8A
功率耗散：1.63W
反向傳輸電容Crss：150pF
柵極源極擊穿電壓：±12V
擊穿電壓：20V
開啟電壓(VGS(th))：0.5~1.2V
開啟電壓(VGS(th))：0.5~1.2V
存儲溫度：-55℃~+150℃
引腳數：6Pin
導通電阻ID=3.5A,VGS=4.5V：Typ 10mΩ Max 13mΩ
導通電阻ID=3.5A,VGS=2.5V：Typ 13mΩ Max 17mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
AO8814場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，AO8814廣泛應用于以下領域：
1.鋰電池充電保護：AO8814常用于鋰電池的充電保護電路，確保電池在充電過程中的安全和穩定。
2.電源管理：在電源管理電路中，AO8814可以作為開關器件，控制電源的分配和轉換，提高能效。
3.便攜式設備：由于其小尺寸和低功耗特性，AO8814非常適合用于便攜式設備中，如智能手機、平板電腦等。
4.負載開關：AO8814可以用作負載開關，控制電機和其他負載的啟停，實現高效的能量管理。
三、封裝特點
AO8814場效應管采用兩種封裝類型：

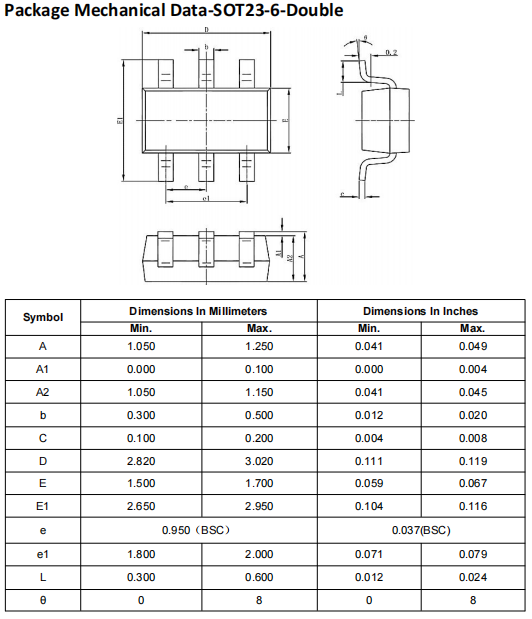

SOT23-6封裝：圖1展示了SOT23-6封裝的外觀，這種封裝更適用于空間受限的應用，如移動設備和穿戴設備。
TSSOP8封裝：圖2展示了TSSOP8封裝的外觀，這種封裝適用于需要較多引腳和較寬空間的應用場景。
TSSOP8封裝：圖2展示了TSSOP8封裝的外觀，這種封裝適用于需要較多引腳和較寬空間的應用場景。
兩種封裝都因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得AO8814非常適合用于空間受限的應用。
