AO3401場效應管,AO3401參數,AO3401中文資料引腳圖
AO3401場效應管參數,AO3401規格書,AO3401引腳圖,AO3401中文資料pdf代替
AO3401場效應管參數,AO3401規格書,AO3401引腳圖,AO3401中文資料pdf代替

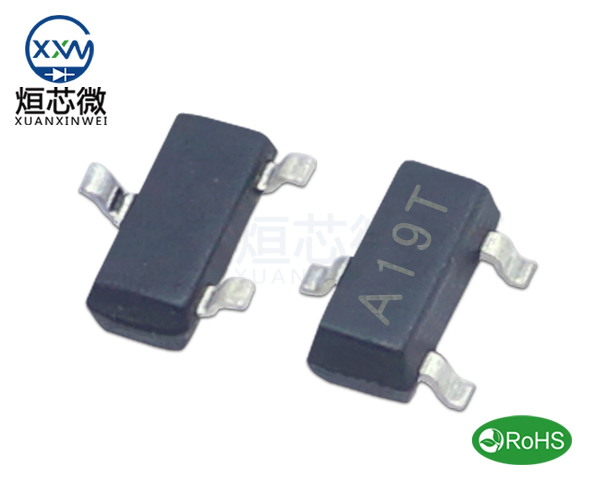

AO3401/SOT-23/SOT-23封裝參數：點擊查看
AO3401場效應管參數具體如下：
AO3401的極性：PNP
封裝類型：SOT-23
漏源電壓(Vdss)：-30V
連續漏極電流(Id)：-4.2A
導通電阻ID=-4.2A,VGS=-10V：Typ 48mΩ Max 62mΩ
導通電阻ID=-3A,VGS=-4.5V：Typ 56mΩ Max 73mΩ
功率(Pd)：1.2W
閾值電壓(Vgs(th)@Id)：-1.3V
柵極電荷(Qg@Vgs)：6.5nC@-4.5V
輸入電容(Ciss@Vds)：553pF@15V
工作溫度：-55℃~+150℃@(Tj)
這些參數使得AO3401在電子應用中表現出色，尤其是在需要高電流承載能力和低導通電阻的場合。
二、作用與應用
AO3401場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，AO3401廣泛應用于以下領域：
1.電源管理：AO3401因其低導通電阻和高電流承載能力，在高效電源管理、高頻開關以及功率放大等應用中表現出色。
2.電池管理系統：用于智能手機電池管理，通過高效開關控制延長電池壽命。
3.電機驅動系統：在電機驅動系統中，AO3401提供穩定、高效的電源轉換和信號放大功能。
4.音頻放大器：在音頻放大器中，AO3401能夠提供穩定、高效的電源轉換和信號放大功能。
5.LED照明系統：AO3401在LED照明系統中，能夠提供穩定、高效的電源轉換和信號放大功能。
三、SOT-23封裝特點
AO3401采用SOT-23封裝，這是一種小型表面貼裝封裝，具有以下特點：
尺寸：2.90 x 1.30mm，適合高密度PCB布局。
高度：1.15mm，適用于空間受限的應用。
引腳數：3Pin，便于電路連接和集成。
安裝類型：SMT，適合自動化表面貼裝生產線。
SOT-23封裝因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得AO3401非常適合用于空間受限的應用，如智能手機、筆記本電腦和其他便攜式設備。
AO3401場效應管/SOT-23封裝尺寸：
AO3401場效應管SOT-23-3L封裝尺寸：
