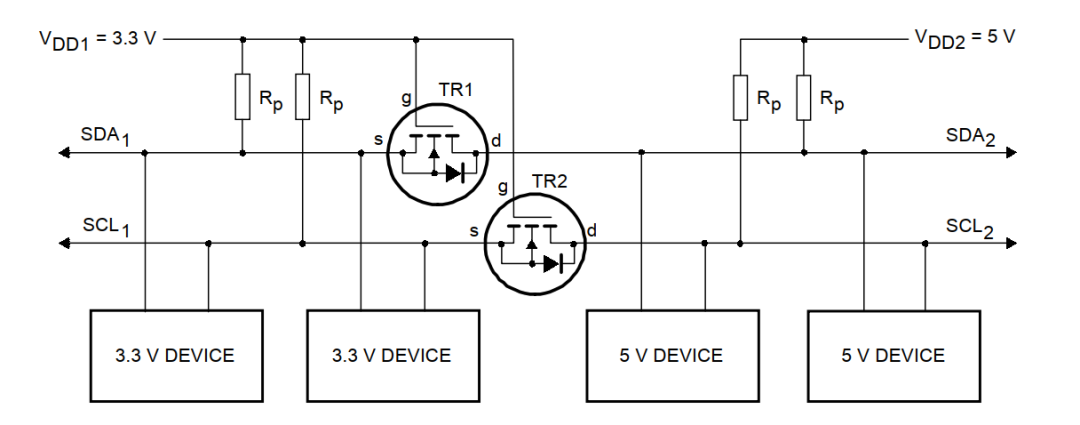

在IIC主從設備連接時，需要考慮主從設備的電平情況，常規的主要有3種：5V、3.3V、1.8V，如果電平相同，那么就直接連接;若電平不同，一個高電平是5V，另一個是3.3V，那么就需要做一下電平轉換，即接入MOS管，如圖：
MOS管的S極接低電壓，D極接高電壓，G極接低電壓。
工作原理如下：
(1)當總線沒有數據發送時：低電壓(3.3V)部分的總線線路通過上拉電阻Rp上拉至3.3V，MOS管的柵極和源極都是3.3V，MOS不導通;高電壓(5V)部分的總線線路通過它的上拉電阻Rp拉到5V;此時兩部分的總線線路都是高電平，只是電壓電平不同;
(2)低電壓(3.3V)器件下拉到低電平時：MOS管導通，高電壓(5V)部分的總線通過MOS管被低電壓(3.3V)器件下拉到低電平;此時兩部分的總線線路都是低電平，而且電壓電平相同；
(3)高電壓(5V)器件下拉到低電平時：MOS管由于體二極管的存在，這時體二極管導通，MOS管的S極被二極管拉低，Vgs接近3.3V，MOS導通，進一步導致左邊和右邊電平一樣;
這三種狀態顯示了邏輯電平在總線系統的兩個方向上傳輸。
注意事項：
(1)MOS管的接法：S極要接到低電壓那邊，不能接反;
(2) MOS管的導通電壓需要注意，MOS管的門限電壓要小于低電源電壓。
