mos管放大器是電壓控制器件，具有輸入阻抗高、噪聲低的優點，被廣泛應用在電子電路中。為了放大模仿信號必需運用有源器件，MOS晶體管就是一種頻繁運用的有源器件。
MOS晶體管的三個端子中有兩個分別是輸入端和輸出端。還有第三個端子，將這個端子固定為一定的電位就能夠構成三種放大電路。就是說，源極、柵極、漏極中的某個極銜接到固定電位上，就可以分別構成源極接地、柵極接地、漏極接地三種放大電路。

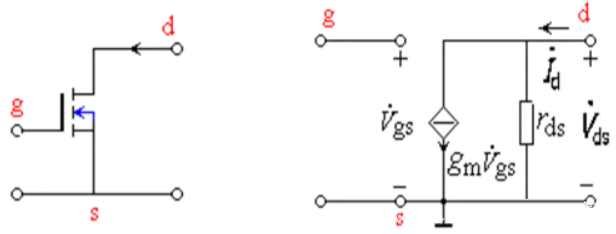

根據MOS管兩大類型--結型MOS管和絕緣柵場效應管可構成相應的MOS管放大器。以下以結型管為例給出三種基本組態放大器的等效電路和性能指標計算表達式
場效應管放大電路
根據不同類型的場效應管對柵源電壓Ugs的要求，通常偏置形式有兩種：一種是適用于耗盡型場效應管的自偏壓電路，一種是用于各種類型場效應管的分壓式偏置電路。
三種管子：增強型、耗盡型、結型
1.增強型Uth
需要開啟電壓Uth，一般使用分壓式偏置電路
2.耗盡型Up
耗盡型為什么自帶溝道?因為柵極下面的絕緣層帶電，所以天生能把溝道打開，所以N溝道耗盡管的Up是負的，想把溝道關斷就得加反壓。P型耗盡管得Up是正的，邏輯正好相反。
3.結型Up
結型管也是天生帶溝道，因為結構的原因，Ugs不加電壓的時候溝道最寬，N溝道結型管的Up也是負的，不能加正的，因為加正電壓PN結就通了，自己就成為了一個大導體，就失去了作用。P溝道的Up是正的，就是反著加Ugs，越加Ugs，Id溝道就越窄，Id就越小。
偏置電路
因為不同類型的MOS管工作在放大區，要求柵極電壓極性不同，例如，結型MOS管要求柵源與漏源電壓極性相反，而增加型MOS管則要求柵源與漏源電壓極性相同，至于耗盡型MOS管的柵偏壓極性，可以正偏、零偏或負偏。
根據這些特點，來用單電源的偏置電路主要有以下兩種：
(1)自偏壓電路：自偏壓用于結型和耗盡型MOS管放大電路。
(2)混合偏置電路：混合偏置電路用于各種場效應管放大器。
如前所述，簡直一切模仿電路中的MOS晶體管都是工作在飽和區。在飽和區，即便改動漏極電壓VDS，其漏極電流ID簡直不增加。換句話說，MOS晶體管是工作在輸出電阻r。十分大的偏置條件下。為了便于了解放大的原理，首先思索假設輸出電阻ro(=νds/id)無限大條件下的狀況。這里的νds是漏極電壓的微小變化量，id是漏極電流的微小變化量(以下ν、i等小寫字母都是表示微小變化量)。然后再來計算輸出電阻為有限值時的電壓增益。
