原理圖就是表示電路板上各器件之間連接原理的圖表。原理圖的實質就是電路板的模擬電路設計圖，反應的是電路板上各個元器件之間的物理接線關系、電子元器件的電氣特性等。
下圖是一些經典常用的電路電氣原理圖，電子行業工作者必備收藏！
電機正反轉控制電路原理圖
可控硅調速電路原理圖

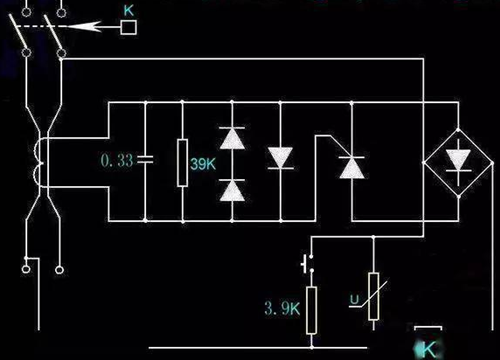

單相漏電開關電路原理圖

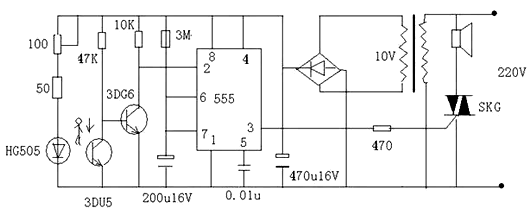

紅外防盜報警器電路原理圖

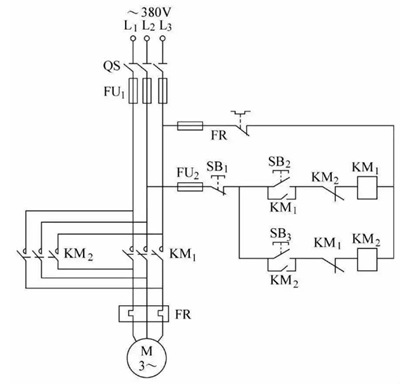

三相異步電動機正反轉控制電路原理圖

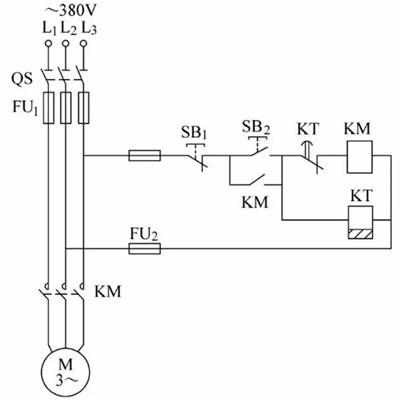

三相異步電動機的時間控制電路原理圖（延時控制電路）

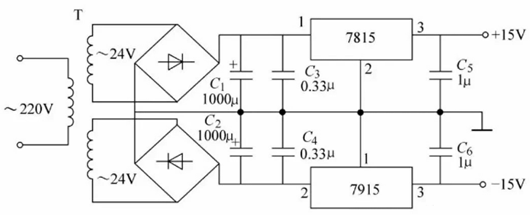

正、負直流穩壓電源電路原理圖

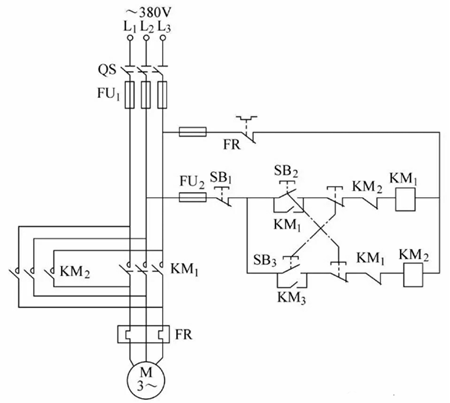

雙重互鎖控制電路原理圖
