封裝形式詳解
芯片封裝，是把工廠生產出來的集成電路裸片放到一塊起承載作用的基板上，把管腳引出來，再封裝成為一個整體。它可以保護芯片，相當于芯片的外殼，起著安裝、固定、密封、保護芯片及增強電熱性能等方面的作用。
芯片封裝技術已經歷幾代變遷，從DIP、QFP、PGA、BGA到CSP再到MCM，技術指標一代比一代先進，包括芯片面積與封裝面積之比越來越接近于1，適用頻率越來越高，耐溫性能越來越好，引腳數增多，引腳間距減小，重量減小，可靠性提高，使用更加方便等。
封裝大致發展進程：
結構方面：TO→DIP→PLCC→QFP→BGA→CSP
材料方面：金屬、陶瓷→陶瓷、塑料→塑料
引腳形狀：長引線直插→短引線或無引線貼裝→球狀凸點
裝配方式：通孔插裝→表面組裝→直接安裝
封裝形式大全

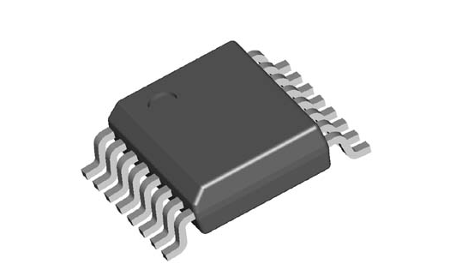

表面貼裝封裝（SOP）
SOP是英文Small Outline Package的縮寫，即小外形封裝。
SOP(小外觀封裝)表面貼裝封裝之一，引腳從封裝兩側引出海鷗翼（L字形）（L有塑料和陶瓷兩種材料。
SOP封裝技術由1968～1969年菲利浦公司開發成功，逐漸衍生出：
SOJ，J型引腳小外形封裝
TSOP，薄小外形封裝
VSOP，甚小外形封裝
SSOP，縮小型SOP
TSSOP，薄的縮小型SOP
SOT，小外形晶體管
SOIC，小外形集成電路

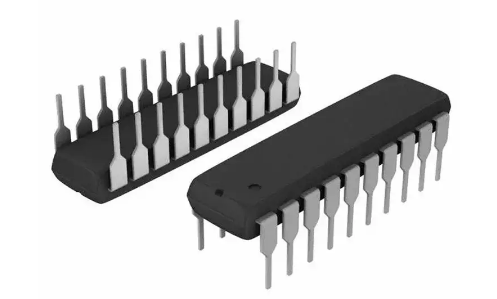

DIP封裝
DIP是英文“Double In-line Package”的縮寫，即雙列直插式封裝。
插裝型封裝之一，引腳從封裝兩側引出，封裝材料有塑料和陶瓷兩種。DIP是最普及的插裝型封裝，應用范圍包括標準邏輯IC，存貯器LSI，微機電路等。

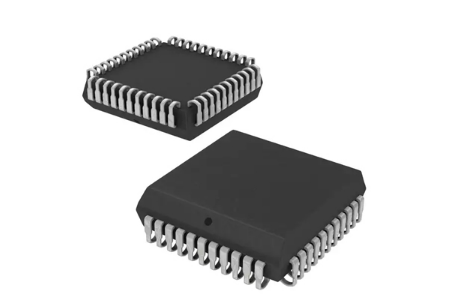

PLCC封裝
PLCC是英文“Plastic Leaded Chip Carrier”的縮寫，即塑封J引線芯片封裝。帶引線的塑料芯片載體。表面貼裝型封裝之一。引腳從封裝的四個側面引出，呈丁字形，是塑料制品。
PLCC封裝方式，外形呈正方形，32腳封裝，四周都有管腳，外形尺寸比DIP封裝小得多。PLCC封裝適合用SMT表面安裝技術在PCB上安裝布線，具有外形尺寸小、可靠性高的優點。

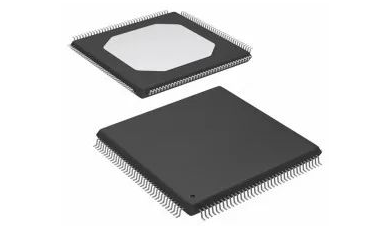

方形扁平式封裝(QFP/OTQ)
四邊扁平封裝工藝能有效利用空間，從而降低對印刷電路板空間大小的要求。
QFP封裝芯片引腳之間的距離很小，管腳很細，一般采用大型或超大型集成電路，其引腳數量一般在100以上。
這種形式封裝的芯片必須使用SMT芯片與主板焊接采用表面安裝技術。
該封裝方式具有三大特點：
①適用于SMD表面安裝技術PCB安裝在電路板上的布線；
②適合高頻使用;
③芯片面積與封裝面積之間的比值較小。
QFP適用于數字邏輯，如微處理器/門顯示LSI也適用于電路VTR模擬信號處理、音頻信號處理等LSI電路產品封裝。

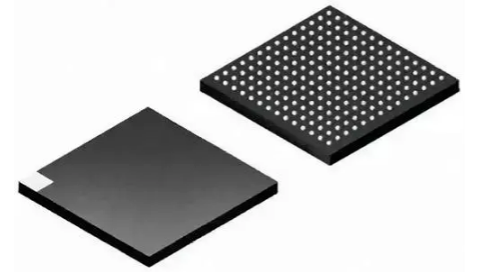

球狀引腳柵格陣列封裝技術（BGA）
BGA是英文“Ball Grid Array Package”的縮寫，即球柵陣列封裝。BGA球狀引腳柵格陣列封裝技術，高密度表面裝配封裝技術。
在封裝底部，引腳都成球狀并排列成一個類似于格子的圖案，由此命名為BGA，封裝密度、熱、電性能和成本是BGA封裝流行的主要原因。
隨著時間的推移，BGA封裝會有越來越多的改進，性價比將得到進一步的提高，由于其靈活性和優異的性能。

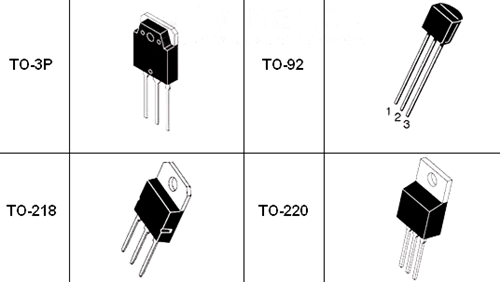

TO封裝
TO的英文全名是：Transistor Outline （晶體管外形），是一種晶體管封裝，旨在使引線能夠被成型加工并用于表面貼裝。

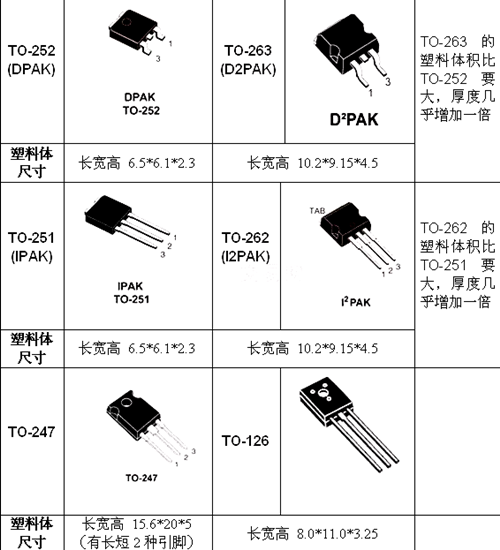

TO封裝技術從塑料材質，到金屬材質，不同的廠家TO封裝有不同的命名，但命名規則都是由封裝代號+管腳數組成：例如：TO-220-5，其中TO-220表示封裝的代號，后面的5表示其管腳數。
芯片封裝技術不僅對內置芯片起到一定的保護作用，也將直接影響到芯片的電熱性能，尤其在PCB設計和制造過程中，封裝技術至關重要。
衡量一個芯片封裝技術先進與否的重要指標是，芯片面積與封裝面積之比，這個比值越接近1越好。
封裝時需考慮的因素：
芯片面積與封裝面積之比，為提高封裝效率，盡量接近1:1；
引腳要盡量短以減少延遲，引腳間的距離盡量遠，以保證互不干擾，提高性能；
基于散熱的要求，封裝越薄越好。
