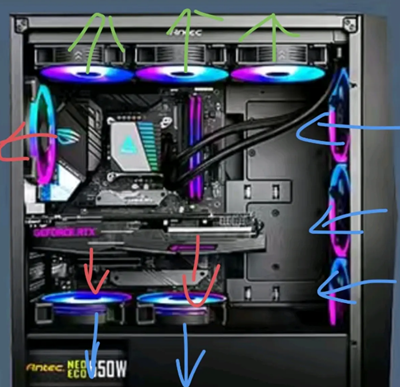

在設計風道時，主要是利用熱空氣向上運動的規律，從前往后，從下向上進行布局。通常，CPU散熱器上的風扇是從前向后吹的，以實現高效散熱。如果主機沒有下方的顯卡阻擋，風扇從下向上吹也是可行的，只需注意散熱器不要阻擋內存即可。
根據風扇的安裝原則，機箱前部和底部的風扇應向機箱內部送風，而后部和頂部的風扇則應向外排風。這樣，既有送風的風扇，又有出風的風扇，就構成了高效的風道。即使風扇數量較少，只要安裝方向正確，也可以實現高效散熱。
一般價格便宜的電腦機箱采用水平風道，冷風從電腦正面的面板下方與電腦底部進入，熱風從電腦背面被電源或者輔助風扇排放出來。這種設計的機箱結構簡單、成本低廉，在電腦內零件不多的情況下散熱效果還算可以。
垂直風道在市面上產品較少，需要通過機箱底部的風扇強行將冷風從底部抽到電腦內部，然后通過機箱頂部的風扇再將熱風抽出。這種設計有效地降低了顯卡和電源部分的熱量堆積，對處理器散熱影響較小。不過相應的設計制造和需要的電源等配件成本較高，一般用于高端機箱。

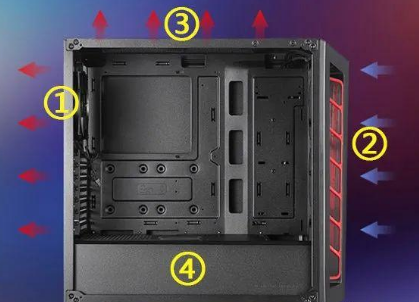

立體風道是目前機箱設計中比較常見的，簡單來說就是機箱上下左右都有“洞”，也有輔助風扇進行風道引導。正常情況下冷風從機箱正面進入，熱風從頂部和背部被風扇帶走。
機箱散熱風道設計
1.安裝風扇時要選擇一個風向，保證內部空氣流通，構成良好的通道。
2.常見的風道：前置入風，上置出風，側置入風/出風（前側入風，后側出風），后置出風（構成的風向為從前向后吹）。
3.機箱內置風扇位多為電源和硬盤散熱有需要的可以安裝，無需要的不需要安裝，避免浪費。
4.風冷散熱器其實是最需要額外的散熱風扇的，風冷將熱量從CPU散熱器內排出，并不會直接排出機箱，而會堆積在機箱內，時間久了就會產生積熱現象，造成其他硬件溫度同時升高，影響電腦壽命。水冷散熱器的熱量直接從冷排通過風扇排出，即熱現象沒有風冷散熱器嚴重，但也有積熱現象，只有CPU散熱的話，其他硬件的散熱能力很差，其他硬件產生的熱量無法帶走也會堆積在機箱內，無法排出，造成積熱現象。
5.風扇推薦使用大風壓扇，不需要轉速特別高的，就可以達到很好的散熱效果。
