存儲和傳輸能量就是反激式轉換器的工作原理。
首先考慮當開關打開時，初級繞組將進行充電并且在初級繞組內有電流流動，這樣我們就可以根據KVL方程得到如下的關系式：Vin – VL – Vs = 0；
假設在理想條件下，開關上的電壓降 (Vs) 為零，可以得到：
Vin – VL = 0
VL = Vin
VL = Lp*di / dt
di = ( VL / Lp ) X dt
VL = Vin
di = ( Vin / Lp ) X dt
那么通過對t積分就可以得到電流i的計算公式：

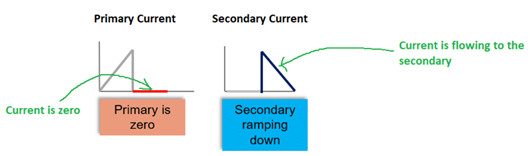

接下來考慮在反激式轉換器在關閉時，我們將注意力放在次級繞組上。當開關關閉時，次級繞組中有二次電流流動。
根據KLV可以得到如下計算關系：
VL_secondary – VD – Vout = 0
假設在理想條件下，二極管上的正向?qū)▔航禐榱?，可以得到?/div>
〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
VL_secondary – Vout = 0
VL_secondary = Vout
VL = Ls*di / dt
di = ( VL_secondary / Ls ) X dt
VL_secondary = Vout
di = ( Vout / Ls ) X dt
那么通過對t積分就可以得到電流i的計算公式：
