電阻識別

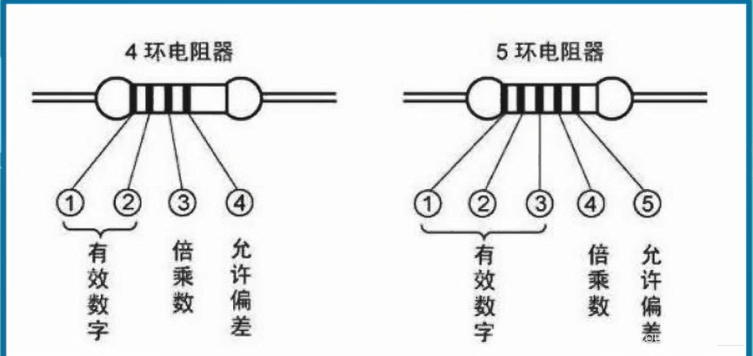

色環電阻識別方法是指電阻上面用了四道色環或者五道色環或者六道色環來表示電阻值 ?？梢詮娜我饨嵌纫淮涡缘淖x取代表電阻值的顏色信息。
識別方法：

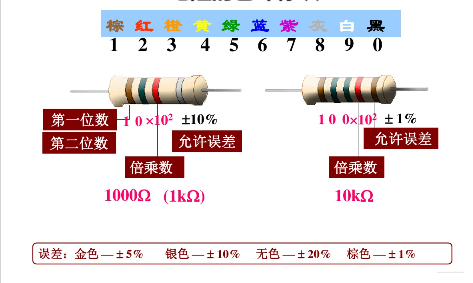

前面的有效數字對應的顏色：
棕 紅 橙 黃 綠 藍 紫 灰 白 黑
1 2 3 4 5 6 7 8 9 0
倒數第二環表示倍率：
棕：10
紅：100
橙：10^3
黃：10^4
綠：10^5
藍：10^6
紫：10^7
灰：10^8
白：10^9
黑：1
金：0.1
銀：0.01
誤差：棕色–1%（常見） 金色–5% 銀色–10% 無色–20% （不常見：紅2%、綠0.5%、藍0.25%、紫0.1%）
電阻值=有效數字*倍率
例如：棕、黑、黑、紅、棕
電阻值=100 * 100=10kΩ
在識別時，可運用如下技巧快速判斷：
技巧1：先找標志誤差的色環，從而排定色環順序。最常用的表示電阻誤差的顏色是：金、銀、棕，一般絕少用做電阻色環的第一環，所以在電阻上某頭是棕色或金環或銀環，就可以基本認定這是色環電阻的最末一環。
技巧2：棕色環是否是誤差標志的判別。棕色環既常用做誤差環，又常作為有效數字環，且常常在第一環和最末一環中同時出現，使人很難識別誰是第一環。在實踐中，可以按照色環之間的間隔加以判別：比如對于一個五道色環的電阻而言，第五環和第四環之間的間隔比第一環和第二環之間的間隔要寬一些，據此可判定色環的排列順序。
技巧3：在僅靠色環間距還無法判定色環順序的情況下，還可以利用電阻的生產序列值來加以判別。比如有一個電阻的色環讀序是：棕、黑、黑、紅、棕，其值為：100×100=1kΩ誤差為1%，屬于正常的電阻系列值，若是反順序讀：棕、紅、黑、黑、棕，其值為120×1Ω=120Ω，誤差為1%。顯然按照后一種排序所讀出的電阻值，在電阻的生產系列中是很少見的，所以大概率是10kΩ。
