振蕩電路猶如電路系統的心臟，高度穩定的振蕩單元如晶振是計算機工作的基本條件和重要保障。實用的振蕩電路形式比較多樣，功能各有不同，但振蕩產生的原理基本一致，下面我們來分析最簡單的振蕩電路-單管自激振蕩電路，以了解其工作原理和過程。
電路應用了三極管的兩個基本功能：弱電流放大和電路開關，運用電感線圈的儲能和反電動勢性質，構成最簡單的自行振蕩電路。

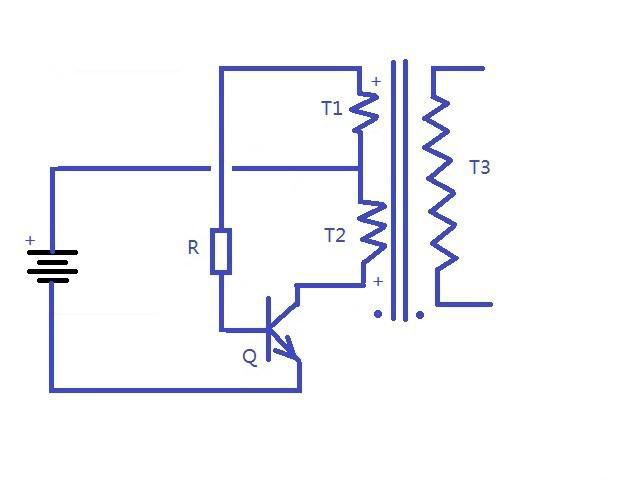

電源剛接入電路時，電流上升
如上圖，電源剛被接通時，三極管Q的基極獲得正向電壓，三極管導通，三極管Q的集電極經線圈T2流過的電流快速增大，此時三極管為放大狀態；T2線圈的反向感應電動勢較高，抵消掉T1的反向電動勢后仍使得三極管基射極電壓UBE升高，UBE升高又會加大T2電流使三極管快速奔向飽和導通狀態。當T2電流（集射極電流）接近飽和增速減慢時，T2感生電動勢逐漸降低，UBE回落，IBE降低，因此時三極管仍在放大狀態，ICE隨IBE降低，T2和T1產生反向感生電動勢，如下圖：此時T1電動勢與電源同向，所以UBE下降較上升時緩慢。
當UBE下降至PE結開啟電壓0.7伏以下時，三極管截止，ICE急劇下降，T2反向電動勢達到最高，同樣抵消掉T1的感生電動勢和電源電壓后將基極電位拉至負向最低，使得三極管截止更加可靠。當ICE接近0時，降幅減弱，T2感生電動勢減小直至不能抵消電源的電壓，電源的正向電壓逐漸加在基極，當UBE大于0.7伏后，三極管重新進入導通狀態，下一個振蕩周期開始。
基極電壓下降至0.7伏以下，三極管截止

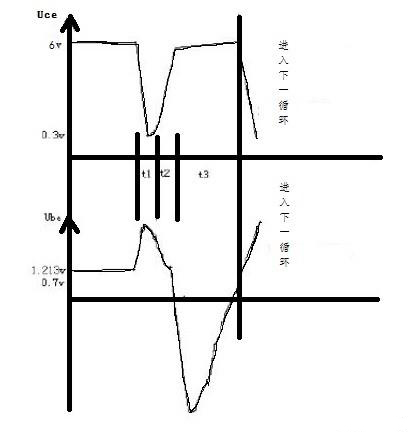

以上過程可用下圖的UBE和UCE的波形圖進行描述，需要注意的就是UCE和ICE的上升和下降方向是相反的。振蕩周期T=t1+t2+t3:
t1是通電初始，三極管處于放大狀態，此時三極管加速向飽和狀態靠攏；
t2是從接近飽和狀態又返回放大狀態，此時ICE因接近飽和增幅下降，UBE因T2反向電動勢逐漸減小而降低，三極管返回放大狀態，UBE下降，IBE減小，ICE開始下降，UCE逐漸上升；
t3是UBE降至0.7伏以下，三極管進入截止?fàn)顟B(tài)，ICE急劇下降，T2反向電動勢最大，將UBE拉至負向，截止加深。ICE接近零時，降幅變小，T2反向電動勢減小，當不足以抵抗電源電壓，而使UBE上升至0.7伏時，第二個周期開始。
