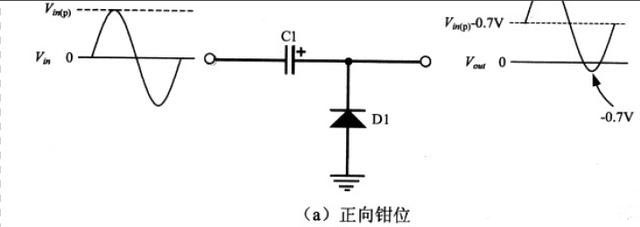

電力二極管可以在交流-直流變換電路中作為整流元件，也可以在電感元件的電能需要適當釋放的電路中作為續流元件，還可以在各種電流電路中作為電壓隔離、鉗位或保護元件。

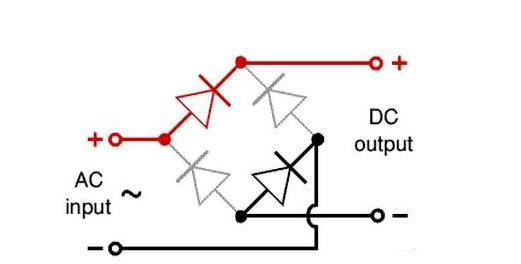

整流元件

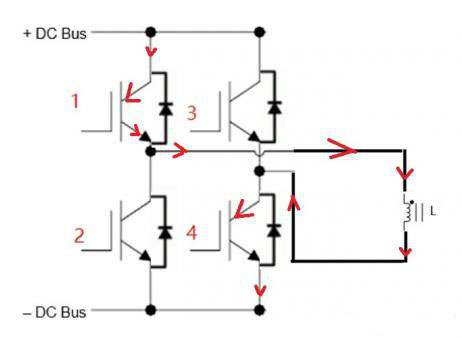

續流元件
下面按照正向壓降反向耐壓反向漏電流等特性，特別是反向恢復特性的不同介紹，幾種常用的電力二極管。
1、普通二極管
普通二極管又稱整流二極管
多用于開關頻率不高，（ 1kHz以下）的整流電路中
反向恢復時間較長，一般在5μs以上。
正向電流定額和反向電壓定額卻可以很高，分別可達數千A數千V。
2、快恢復二極管
簡稱快速二極管（FRD）恢復過程很短（一般5μs以下）
外延型PiN結構快恢復二極管，又稱 （FRED），反向恢復時間更短 （可低于50ns），正向壓降很低（0.9v）。
性能上可以分為快速恢復和超快速恢復兩個等級，前者反向恢復時間為數百納米或更長，后者則在100ns以下甚至達到20~30ns。
3、肖特基二極管（SBD）
與PN結結構的二極管相比，肖特基二極管優點在于：
反向恢復時間很短，10~40ns。
正向恢復過程中也不會有明顯的電壓過沖。
在反向耐壓較低的情況下，其正向壓降也很小，明顯低于快恢復二極管。
因此其開關損耗和正向?qū)〒p耗都比快速二極管還要小效率高。
缺點：
所能承受的反向耐壓提高時其正向壓降也會高得不能滿足要求，因此多用于200伏以下的低壓場合。
反向漏電量較大且對溫度敏感，因此反向穩態損耗不能忽略，且必須嚴格地限制其工作溫度
特性：
1、靜態特性

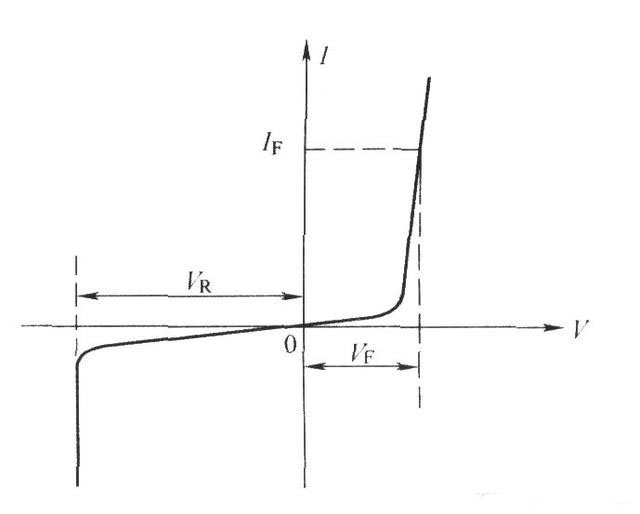

電力二極管靜態特性主要指其伏安特性。當電力二極管承受的正向電壓達到門檻電壓時，正向電流才開始明顯增加，處于穩定導通狀態。
當電力二極管承受反向電壓時，只有少子引起了微小而數字恒定的反向漏電流
2、動態特性
因為結電容的存在，電力二極管在零偏置（外加電壓為零）、正向偏置和反向偏置這三種狀態之間轉換的時候，必然經歷一個過渡過程。顯然靜態特性無法描述，引出了動態分析，下面結合圖片分析
正偏轉反偏
零偏轉為正偏

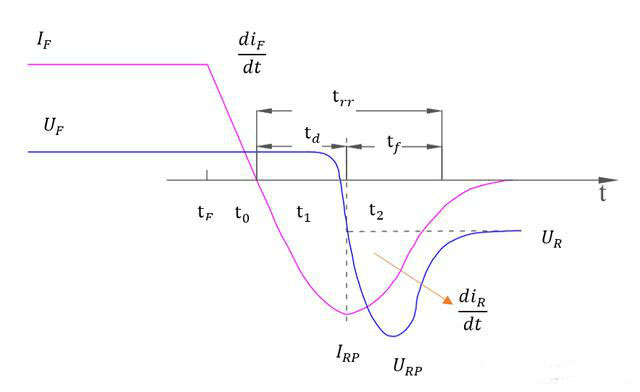

第一幅圖給出了正偏轉為反偏時的動態過程的波形
1.電力二極管并不能立即關斷，而是須經過一段短暫的時間才能重新獲得反向阻斷能力，進入截止狀態。
2.在關斷之前有較大的反向電流出現，并伴隨有明顯的反向電壓過沖。
延遲時間：td=t1-t0
電流下降時間：tf =t2- t1
反向恢復時間：trr=td+ tf
恢復特性的軟度： tf /td，或稱恢復系 數，用Sr表示。
第二幅圖給出了由零偏置轉換為正向偏置
先出現一個過沖Ufp，經過一段時間才趨于接近穩態壓降的某個值（如1.8V）。
正向恢復時間：Tfr
出現電壓過沖的原因:
電導調制效應起作用所需的大量少子需要一定的時間來儲存，在達到穩態導通之前管壓降較大；
正向電流的上升會因器件自身的電感而產生較大壓降。電流上升率越大，Ufp越高。
電力二極管主要參數
1、正向平均電流IF
指電力二極管長期運行時，在指定管殼溫度和散熱條件下，其允許流過的最大工頻正弦半波電流的平均值。
在實際工作中，應按照兩個波形電流的有效值相等的原則來選取電力二極管的電流定額，并留有一定裕量。
2、正向壓降Uf
3、方向重復峰值電壓Urrm
4、反向恢復時間trr
5、浪涌電流Ifsm
