盡管DE-MOSFET在特殊應用中很有用，但它并沒有得到廣泛的應用。然而，它在歷史上發揮了重要作用，因?yàn)樗窍駿模式MOSFET發展的一部分，這種器件徹底改變了電子工業。電子mosfet在數字電子學和電子學中已經變得非常重要。如果沒有電子mosfet，現在如此普遍的個人電腦將不存在。
EMOSFET的結構：

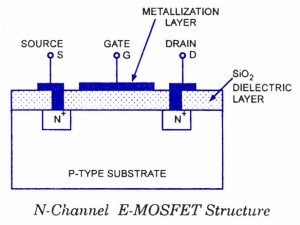

N通道增強型MOSFET的結構圖
該圖顯示了N溝道E-MOSFET的結構。DE-MOSFET結構與E-MOSFET結構之間的主要區別，正如我們從下面給出的圖中看到的那樣，E-MOSFET基板一直延伸到二氧化硅（SiO 2），并且在源極和漏極之間沒有摻雜通道和排水管。當向其施加正柵極 - 源極電壓V GS時，通道在這些mosfet中被電誘導。
EMOSFET的操作：

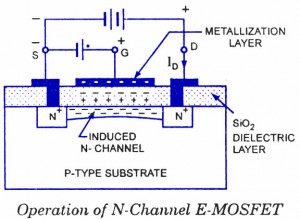

EMOS管工作原理圖
顧名思義，該MOSFET僅在增強模式下工作，并且沒有耗盡模式。它僅在大的正柵極電壓下工作。當柵極 - 源極電壓V GS = 0 時它不導通。這就是為什么它被稱為正常關閉MOSFET的原因。在這些MOSFET中，只有當V GS超過V GST [柵極 - 源極閾值電壓] 時，才會漏出電流I D流。
當相對于源極施加正電壓的漏極時，沒有電勢施加到柵極兩個N區域和來自兩個PN結的一個P襯底，其中兩個PN結連接到背負的P襯底的電阻。因此，一個非常小的漏極電流，即反向漏電流流動。如果P型襯底現在連接到源極端子，則源極襯底結上的電壓為零，并且-漏極 - 襯底結保持反向偏置。
當柵極相對于源極和襯底形成為正時，襯底內的負（即少數）電荷載流子被吸引到正柵極并積聚在靠近襯底表面的位置。隨著柵極電壓的增加，越來越多的電子在柵極下面積聚。由于這些電子不能流過絕緣的二氧化硅層到達柵極，因此它們?cè)跂艠O正下方的襯底表面積聚。這些累積的少數電荷載流子 N型溝道從漏極到源極延伸。當發生這種情況時，通過形成所謂的反轉層來誘導通道（N型）?，F(xiàn)在漏極電流開始流動。漏極電流的強度取決于溝道電阻，而溝道電阻又取決于吸引到正柵極的電荷載流子的數量。因此，漏極電流由柵極電位控制。
由于柵極上的正偏壓增強了溝道的導電性，因此該器件也稱為增強型MOSFET或E-MOSFET。
形成反型層（N型）所需的柵極 - 源極電壓V GS的最小值被稱為柵極 - 源極閾值電壓 V GST。對于低于V GST的 V GS，漏極電流I D = 0.但是對于超過V GST的V GS，N型反型層連接源極和漏極并且漏極電流I D大。根據所使用的器件，V GST可能在低于1 V至超過5 V的范圍內變化。
JFET和DE-MOSFET被歸類為耗盡型器件，因?yàn)樗鼈兊膶?dǎo)電性取決于耗盡層的作用。E-MOSFET被歸類為增強型器件，因?yàn)槠鋵?dǎo)電性取決于反型層的作用。當柵極 - 源極電壓V GS = 0時，耗盡模式器件通常為ON ，而當V GS = 0 時，增強型器件通常為OFF 。
EMOSFET的特性：

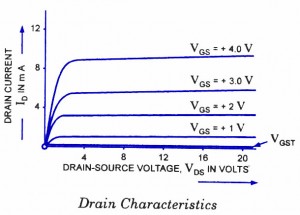

EMOSFET－ 漏極特性
N溝道E-MOSFET的漏極特性如圖所示。最低曲線是V GST曲線。當V GS小于V GST時，I D近似為零。當V GS大于V GST時，器件導通，漏極電流I D由柵極電壓控制。特征曲線幾乎具有垂直和幾乎水平的部分。曲線的幾乎垂直分量對應于歐姆區域，水平分量對應于 恒定電流區域。因此，E-MOSFET可以在這些區域中的任一個中操作，即它可以用作可變電壓電阻（WR）或恒流源。

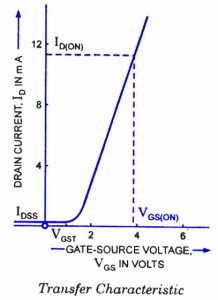

EMOSFET-傳輸特性
圖中顯示了典型的跨導曲線。VGS <= 0時的電流IDSS 非常小，約為幾納安。當V GS為正時，漏極電流I D首先緩慢增加，然后隨著V GS的增加而迅速增加。制造商有時指示柵極 - 源極閾值電壓 V GST，其中漏極電流I D達到某個定義的小值，例如10u A.電流I D （0N，大約對應于漏極特性和給出該電流V Gs QN所需的V GS值 通常也會在制造商數據表中給出。
傳遞特性的等式不服從等式。然而，它確實遵循類似的“平方律類型”的關系。E-MOSFET傳輸特性的公式如下：
E-MOSFET傳輸特性公式

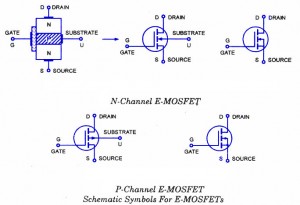

EMOSFET的原理圖符號
EMOSFET-原理圖符號
圖中顯示了N溝道E-MOSFET工作原理圖符號。對于V GS的零值，E-MOSFET關斷，因?yàn)樵礃O和漏極之間沒有導電溝道。圖中所示的每個示意符號都具有斷開的通道線以指示該通常為OFF狀態。我們知道V GS超過閾值電壓V GST，創建連接源極與漏極的N型反型層。在每個示意符號中，箭頭指向該反轉層，當器件導通時，該反轉層的作用類似于N通道。在每種情況下，器件具有絕緣柵極的事實由柵極指示不與溝道直接接觸。圖中所示的原理圖符號表示內部連接的源極和基板，而圖中所示的另一個符號表示與源分開引出的基板連接。
還顯示了P溝道E-MOSFET的原理圖符號。在這些情況下，箭頭指向外部。
