    mos引腳圖-mos引腳是什么和引腳順序-如何判斷mos引腳好壞
    • 發布時間:2019-08-14 15:32:14
    • 來源:
    • 閱讀次數:
    mos引腳圖說明
    MOS管概念
    MOS管是金屬-氧化物-半導體(semiconductor)場效應晶體管,或者稱是金屬-絕緣體(insulator)-半導體。MOS管的source和drain是可以對調的,他們都是在P型backgate中形成的N型區。在多數情況下,這個兩個區是一樣的,即使兩端對調也不會影響器件的性能。這樣的器件被認為是對稱的。
    mos引腳圖說明

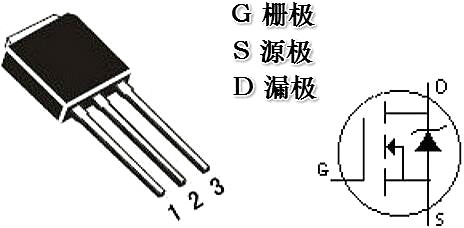

    下面介紹三個引腳G、S、D是什么及含義:
    G:gate 柵極;
    S:source 源極;
    D:drain 漏極;
    mos引腳圖

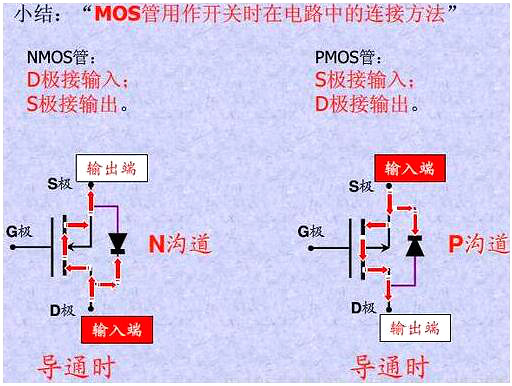

    N溝道的電源一般接在D,輸出S,P溝道的電源一般接在S,輸出D。增強耗盡接法基本一樣。
    這是MOS管熱釋電紅外傳感器,那個矩形框是感應窗口,G腳為接地端,D腳為內部MOS管漏極,S腳為內部MOS管源極。在電路中,G接地,D接電源正,紅外信號從窗口輸入,電信號從S輸出。
    mos引腳圖說明-mos管引腳順序詳解
    mos管引腳順序詳解,如下:MOS管是金屬(Metal)—氧化物(Oxid)—半導體(Semiconductor)場效應晶體管。市面上常有的一般為N溝道和P溝道。N溝道的電源一般接在D,輸出S,P溝道的電源一般接在S,輸出D。
    管子正面正對自己 ,管腳朝下從左至右依次是柵極(G)、漏極(D)、源極(S)。
    mos引腳圖
    mos引腳圖說明-如何快速判斷其好壞及引腳功能
    1、用10K檔,內有15伏電池??商峁?dǎo)通電壓。
    2、因?yàn)闁艠O等效于電容,與任何腳不通,不論N管或P管都很容易找出柵極來,否則是壞管。
    3、利用表筆對柵源間正向或反向充電,可使漏源通或斷,且由于柵極上電荷能保持,上述兩步可分先后,不必同步,方便。但要放電時需短路管腳或反充。
    4、大都源漏間有反并二極管,應注意,及幫助判斷。
    5、大都封莊為字面對自已時,左柵中漏右源。以上前三點必需掌握,后兩點靈活運用,很快就能判管腳,分好壞。
    如果對新拿到的不明MOS管,可以通過測定來判斷腳極,只有準確判定腳的排列,才能正確使用。
    mos引腳圖
    管腳測定方法
    ①柵極G的測定:用萬用表R×100 檔,測任意兩腳之間正反向電阻,若其中某次測得電阻為數百Ω),該兩腳是D、S,第三腳為G。
    ②漏極D、源極S及類型判定:用萬用表 R ×10kΩ檔測 D、S問正反向電阻,正向電阻約為0.2 ×10kΩ,反向電阻(5一∞)X100kΩ。在測反向電阻時,紅表筆不動,黑表筆脫離引腳后,與G碰一下,然后回去再接原引腳,出現兩種情況:
    a.若讀數由原來較大值變?yōu)?(0×10kΩ),則紅表筆所接為S,黑表筆為D。用黑表筆接觸G有效,使MOS管D、S間正反向電阻值均為0Ω,還可證明該管為N溝道。
    b.若讀數仍為較大值,黑表筆不動,改用紅表筆接觸G,碰一下之后立即回到原腳,此時若讀數為0Ω,則黑表筆接的是S極、紅表筆為D極,用紅表筆接觸G極有效,該MOS管為P溝道。
    mos引腳圖
