    mos源極接地電路中的負載驅動工作原理知識
    • 發布時間:2019-08-07 14:13:56
    • 來源:
    • 閱讀次數:
    源極接地電路中的負載驅動
    上一節討論的2級結構OP放大器的輸出級是源極接地電路?,F(xiàn)在討論這種2級結構OP放大器的輸出級驅動負載電阻的情況。
    如圖9.21(a)所示,當Vout降低,自RL流入輸出端的電流(吸收電流)增加時,n溝MOS晶體管M2的柵極電壓上升。就是說,VGS2增加,M2的電流驅動才干增強,能夠流過大的吸收電流。
    另一方面,Vout上升時,自輸出端流向負載電阻的電流(源極電流)取不出那么大的值。原因是p溝MOS晶體管Mi的源極-柵極間電壓VSG1是一定的,M1能夠流出的電流沒有變化。這種情況示于圖9.21(b)中。因此,這個輸出電路流出的電流不能夠超越M1的穩定的源極電流。在需求輸出大的源極電流的場合,要求輸出電路必需經常流過與源極電流相等的靜態電流(無功電流)。這關系到效率的下降。    為了以小的靜態電流獲得無論是源極電流還是吸收電流都需求的大的輸出電流,應該思索AB級輸出電路。
    mos源極

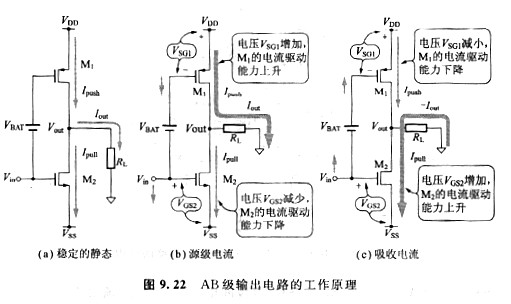

    圖9.22示出AB級輸出電路的工作原理。給p溝MOS晶體管M1和n溝MOS晶體管M2各自的柵極加直流偏置電壓VBAT。如圖9.22(b)所示,假設輸出電路的輸入電壓Vin降落,那么M1的柵極電壓也降落。這時M2的電流驅動才干下降,而M1的電流驅動才干相應地進步。其結果,輸出源極電流增加了。
    mos源極
    另一方面,如圖9.22 (c)所示,假設輸出電路的輸入電壓Vin上升,M1的柵極電壓也上升。這時M2的電流驅動才干進步,而M1的電流驅動才干相應公開降。其結果,輸出吸收電流增加了。

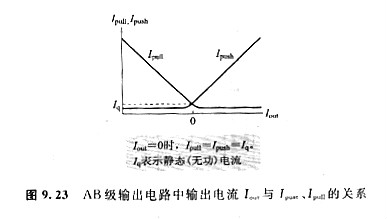

    圖9.23示出AB級輸出電路中輸出電流Iout與M1的電流Ipush,M2的電流Ipul,的關系。當Iout=0時,Ipush和Ipull與靜態電流Iq相等。
    mos源極
